Всенаправленная автоматическая перегрузочная платформа AGV 10 тонн

перегрузочная платформа Автоматические платформы

Всенаправленная полностью автоматическая перегрузочная платформа AGV грузоподъёмностью  до 10 тонн на примере модели JT10-J20-SQ. Поставка и обслуживание от производителя из Китая.

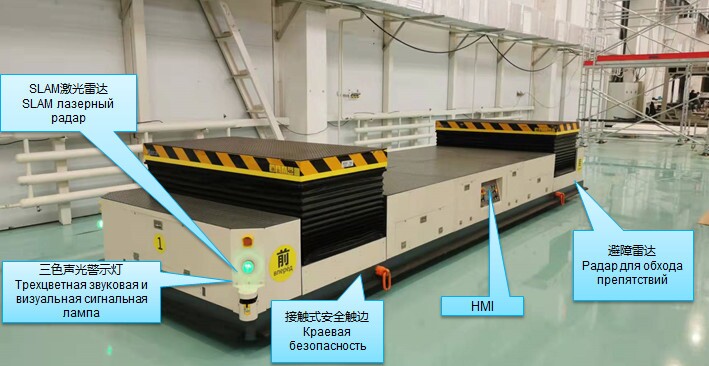

10-тонная тележка для транспортировки грузов

тележка для транспортировки грузов

Перегрузочная платформа AGV грузоподъёмностью  до 10 тонн на примере модели JT10-J20-SQ

Основные характеристики:

全向背负式 Перегрузочная платформа AGV

外形尺寸 Габариты L*W*H:10000*2500*900mm
承载重量 Грузоподъемность 10T
运行速度 Скорсть движения 6~30m/min
驱动方式 Метод привода 4组一体驱动 4 комплекта встроенных драйверов
行走方向 Направление движения 前进/后退/转向/90度平移//360度旋转 Вперед/назад/поворот/перенос на 90 градусов/поворот на 360 градусов
供电方式 Способ подачи питания 锂电池(48V) Литиевая батарея (48 В)
充电方式 Способ зарядки 手动+自动充电 Ручная + автоматическая зарядка
导航方式 Навигация 激光SLAM导航 Лазерная SLAM-навигация
定位精度 Точность позиционирования ±10mm
举升行程 Ход подъема 200mm
控制方式 Метод управления 遥控器控制+SLAM激光导航控制 Пульт дистанционного управления + лазерное навигационное управление SLAM
安全防护 Безопасность 接触式安全触边+声光警示+急停按钮+激光避障+超声波

Контактная защитная кромка + звуковое и световое предупреждение + кнопка аварийной остановки + лазерный обход препятствий + ультразвуковой

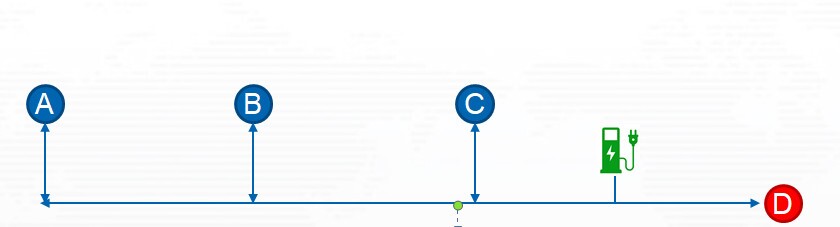

Введение в программу – упрощённый алгоритм действий:

Programme Introduction

  1. A/B/C上料点,工人将待发车装满,按下放行按钮,发出要车呼叫 А/В/С пункт погрузки: работники ожидают транспорт; чтобы обеспечить загрузку, нажмите кнопку запуска для отправки вызова перегрузочной платформы;
  2. AGV从充电点运行至相应呼叫点,AGV自动行驶至叫车点,AGV驮载沿导航路线运行至下料点D AGV работает от точки зарядки до соответствующего пункта вызова, AGV автоматически перемещается в пункт вызова, AGV работает по навигационному маршруту двигаясь к точке разгрузки D;
  3. AGV到达D点后,等人工卸货完成,卸货完成后按下放行按钮返回上料点/充电点 AGV прибывает в пункт D, ожидая ручной разгрузки; по завершению разгрузки, оператор даёт команду запуска платформы для её возврата к точке погрузки / зарядки;
  4. AGV空车返回充电点充电并等待命令,AGV完成一个工作循环 AGV пустой транспорт – возвращение в пункт зарядки для зарядки и ожидание команды, AGV завершает рабочий цикл.

Лазерный навигационный контроллер SLAM – Комплект колес для привода рулевого колеса

Лазерный навигационный контроллер SLAM - Комплект колес для привода рулевого колеса

Лазерный навигационный контроллер SLAM от аналогичного оборудования других производителей отличается следующими основными значениями:

  • Индивидуальные независимые исследования и разработки, годы обновлений и итераций, богатый интерфейс, большая емкость
  • Основан на архитектуре чипа ARM, отличается высокой надежностью и способностью противостоять помехам
  • Высокая вычислительная мощность и скорость, особенно подходит для управления движением AGV

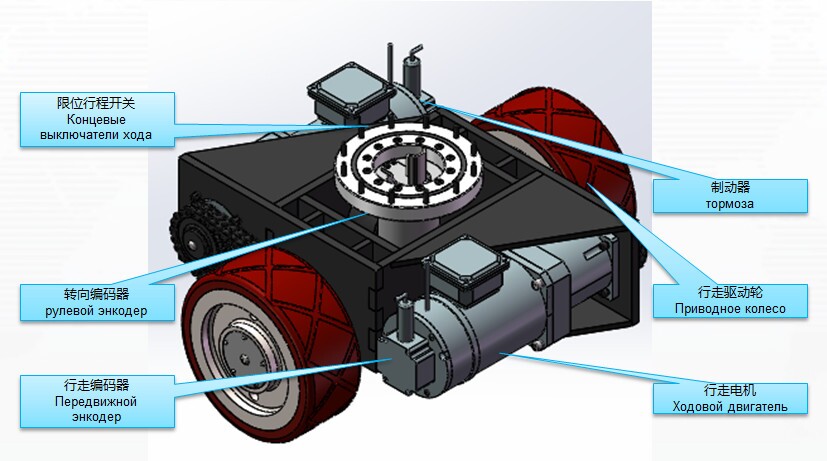

Встроенный дифференциальный привод

   名称 name 品牌brand name 规格描述

Specification Description

1 车体 Перегрузочная платформа JT 以实际设计为准

под заказ

2 驱动电机 Приводной двигатель КНР 交流伺服电机

Серводвигатель переменного тока

3 减速器  Редуктор КНР
4 电机驱动器  Привод двигателя КНР DC48V
5 控制器 Контроллеры SRC激光导航专用控制器

SRC Laser Navigation Controller


6 HMI 西门子  Siemens 彩色 цветный
7 安全触边 Край безопасности 沃美Womey
8 低压电器 Низковольтная электрика 法国施耐德 Schneider France
9 驱动轮  Ведущее колесо под заказ
10 直流电源模块 Модули питания постоянного тока 台湾明纬 Taiwan Meanwell 48DC-24DC
11 锂电池  Литий-ионный аккумулятор КНР 48V  300AH
12 扬声器 Колонки Q-Light
13 三色警示灯 Трехцветная сигнальная лампа 南通美莱  Nantong Meilai
14 接线端子 Клемма для подключения 德国PHOENIX
15 避障雷达 Радар для обхода препятствий 科力  science power LS
16 遥控器 Пульты дистанционного управления под заказ
17 导航雷达 Навигационный радар SICK
18 过载报警器 Сигнал тревоги при перегрузке КНР
19 举升行程 Ход подъема 200mm

Стандартная комплектация поставки

供货范围清单 Scope of supply list
序号

No.

名称

name

规格描述

Specification Description

数量кол-во PC 备注

note

1 10T全向背负AGV

Всенаправленная полностью автоматическая перегрузочная платформа AGV грузоподъемностью 10 тонн

AGV外形尺寸:10000*2500*900mm,运行最大负载重量10T,运行速度6-30m/min,交流伺服减速电机,施耐德低压电气,SLAM激光导航系统

Размер AGV: 10000*2500*900 мм, максимальный вес груза 10 тн, скорость движения 6-30 м/мин, серводвигатель AC, низковольтная электрика Schneider, лазерная система навигации SLAM.

1 台 шт
2 充电机系统

Автоматическая система зарядки

自动充电100A Автоматическое зарядное устройство 100A 1 套 комл
3 手动充电机

Ручная система зарядки

便携式充电机 Портативные зарядные устройства (ручные) 1 台 шт
3 订制遥控器

Индивидуальные пульты дистанционного управления

智能订制 Профессиональный нестандартный пульт дистанционного управления 1 台 шт
4 无人控制系统

Беспилотная система управления

AGVS调度系统,人工呼叫器 Диспетчерская система AGVS, Ручные пейджеры 1 套 комл

Срок поставки и послепродажное обслуживание

Срок поставки: полностью автоматическая перегрузочная платформа AGV: 120 дней с момента подписания контракта по предоплате.

Гарантийный срок: 12 месяцев с момента приемки товара. Если в течение гарантийного срока возникнут проблемы с качеством оборудования, завод проводит техническое обслуживание и устранение неисправностей в максимально кратчайшие сроки.

Обучение: В течение одной недели после принятия оборудования. Метод обучения: централизованное обучение в сочетании с обучением на месте производственной линии.

По всем остальным вопросам, в том числе, относительно условий поставки, стоимости платформ и т.п. вы можете связаться с специалистами завода посредством формы обратной связи:
