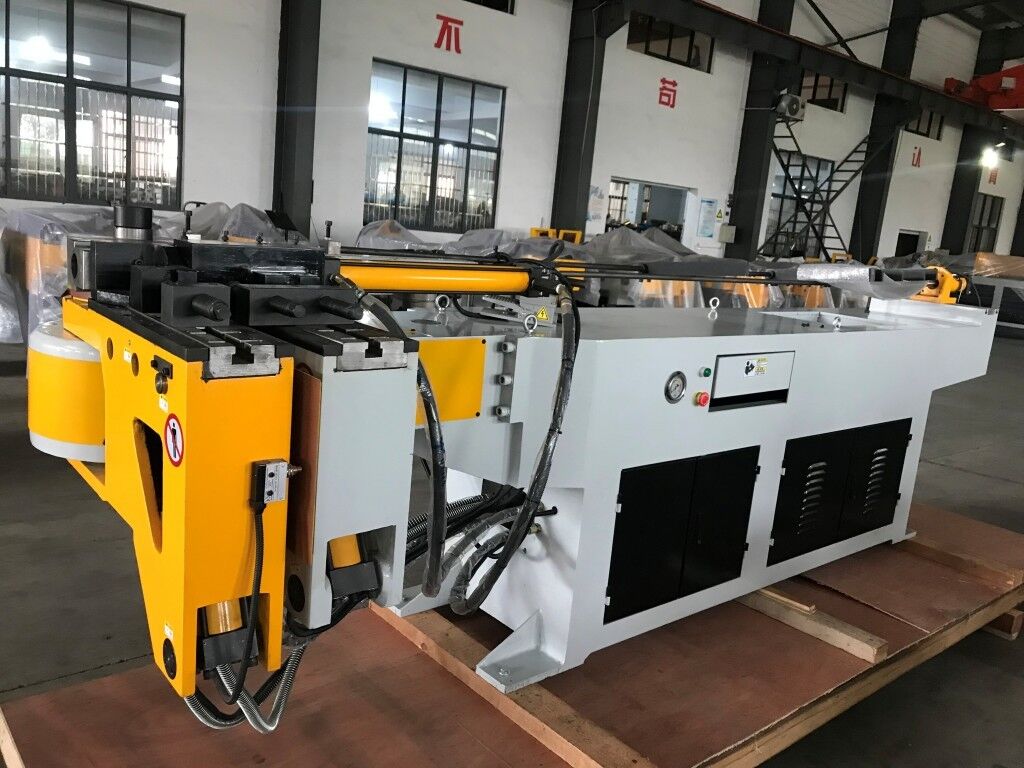

В современном производстве, где требуется гибка труб из различных металлов (сталь, нержавеющая сталь, медь, алюминий и др.), выбор правильного трубогибочного станка становится ключевым фактором для успешной деятельности. В данной статье представлен детальный сравнительный анализ двух популярных моделей — полуавтоматического станка DW63NC и автоматизированного станка с ЧПУ DW63CNC-3A1S.
Анализ основан на технико-коммерческих предложениях для ООО «….» от HEBEI SUOFU TRADING CO., LTD. и охватывает все ключевые параметры: автоматизацию, технические характеристики, комплектацию, стоимость и рекомендации по выбору.

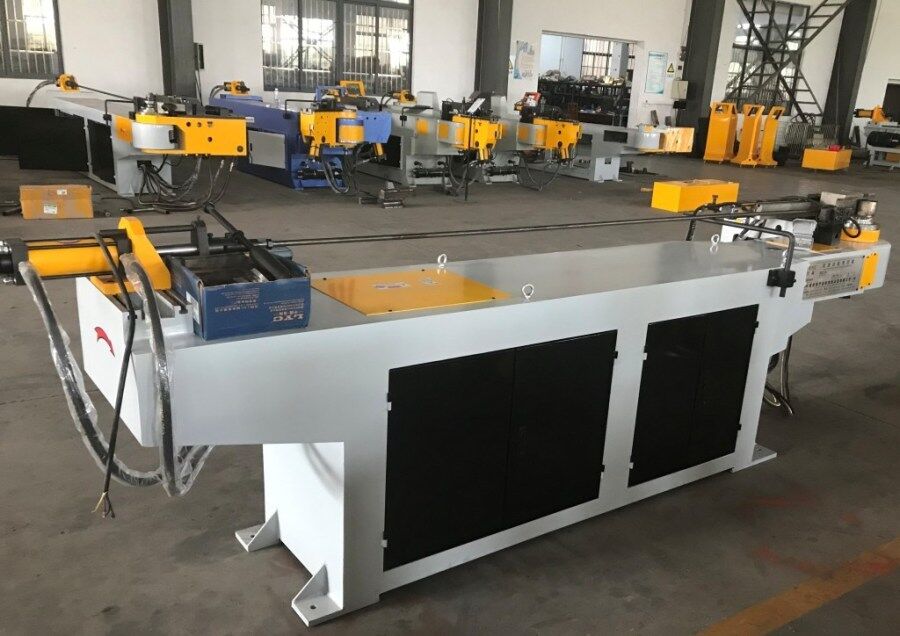

Общие сведения о трубогибочных станках DW63NC и DW63CNC-3A1S
Обе модели трубогибочных станков предназначены для гибки труб круглого и прямоугольного сечения из различных металлических материалов. Они отличаются друг от друга степенью автоматизации, функциональными возможностями, комплектацией и стоимостью, что делает их подходящими для разных типов производства. Оба станка обеспечивают надежную работу благодаря гидравлическому приводу, имеют гарантийный срок и бесплатные технические консультации, а также адаптированы к условиям рынка России и СНГ.
Уровень автоматизации и функциональность: ключевые различия
Основное отличие между DW63NC и DW63CNC-3A1S заключается в степени автоматизации и оснащении системой управления, что напрямую влияет на производительность и удобство эксплуатации.
Трубогибочный станок DW63NC: полуавтоматический вариант
DW63NC — это полуавтоматический трубогибочный станок с микрокомпьютерной системой управления. Основным режимом работы является ручной, а ЧПУ выступает в роли вспомогательного инструмента. Станок имеет базовые функции: предварительное программирование углов изгиба, ручной и полуавтоматический режимы, мобильную педаль для запуска и аварийной остановки, а также простую самодиагностику ошибок.
Интерфейс станка поддерживает английский и китайский языки; русификация доступна по запросу в виде опции. К недостаткам можно отнести отсутствие сложных функций, таких как компенсация пружинения или графическое моделирования, что ограничивает его использование в высокоточном производстве.
Трубогибочный станок DW63CNC-3A1S: автоматизированный вариант с ЧПУ
DW63CNC-3A1S — это автоматизированный станок с числовым программным управлением (ЧПУ) и интеллектуальной системой на базе ПЛК Mitsubishi. Управление осуществляется по трем координатам (Y, B, C) с использованием серводвигателей, что обеспечивает высокую точность и скорость работы.
Станок оснащен расширенными функциональными возможностями: 3D-визуальное программирование, компенсация пружинения при гибке, тестирование на упругость материалов, пошаговую отладку и автоматическое построение чертежей оснастки. Также имеется парольный доступ, учет производительности и расширенная самодиагностика (контроль гидравлики, электроники, температуры и давления масла). Интерфейс реализован на сенсорной панели Weinview, которая сохраняет данные при отключении питания.
Технические характеристики: сравнение ключевых параметров
Технические характеристики определяют возможности станков по гибке труб различных размеров и материалов, а также их точность и производительность. Ниже представлено детальное сравнение параметров DW63NC и DW63CNC-3A1S.
| Параметр | DW63NC | DW63CNC-3A1S |
|---|---|---|
| Максимальная гибка углеродистой стали (круглая труба) | Ø63×3,0 мм (R=1,5D) | Ø63,5×2,5 мм (R=1,5D) |
| Максимальная гибка нержавеющей стали | Ø51×2 мм | Ø57×2,0 мм |
| Максимальное количество операций гибки на одну трубу | 16 | 32 |
| Максимальное количество хранимых программ | 16×16 | 500 групп |
| Точность гибки/поворота/подачи | Не указана | ±0,1° / ±0,1° / ±0,1 мм |
| Рабочие скорости | Не указаны | Гибка: 45°/сек; Поворот:270°/сек; Подача:700 мм/сек |
| Максимальная длина стержня-манделя/подачи | 2700 мм (индивид.) | 2700 мм |
| Мощность электродвигателя | 5,5 кВт (основной) | 5,5 кВт (основной) + серводвигатели (750 Вт, 1000 Вт, 7 кВт) |
| Масса оборудования | 1200 кг | 2850 кг |
| Размеры (Д×Ш×В) | 4200×840×1370 мм | 4500×1200×1400 мм (450×120×140 см) |
| Максимальное гидравлическое давление | 14 МПа | 14 МПа |
Вывод по техническим характеристикам
DW63CNC-3A1S имеет преимущества в плане производительности и точности: более высокие показатели гибки нержавеющей стали, вдвое больше операций на одну трубу, огромный запас памяти для программ, высокая точность обработки и скорости работы. Эти параметры критически важны для массового и высокоточного производства. В то время DW63NC имеет более компактные размеры и меньшую массу, что делает его удобным для небольших производственных площадей и малосерийного производства.
Комплектация и компоненты: разница в качестве и оснащении
Обе модели используют импортные и китайские компоненты высокого качества, но DW63CNC-3A1S оснащен более премиальной и специализированной комплектацией, особенно в части систем автоматизации.

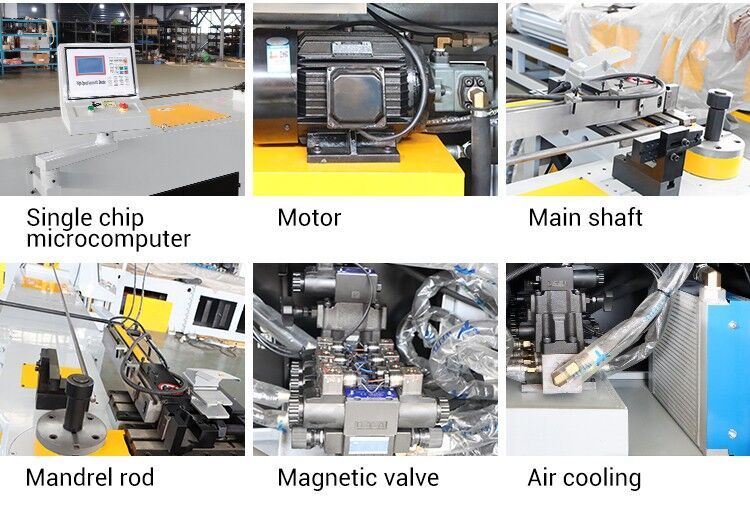

Комплектация трубогибочного станка DW63NC
- Электротехника: Schneider/Delixi, Meanwell (Тайвань), Omron/Mujie;
- Гидравлика: Шанхай Баошань, Yuken/Jingyi, Weite (Тайвань);
- Контроль: Микроконтроллер Чжанчжоу Кеби, сенсорный экран Weinview (Тайвань);
- Механическая часть: Стандартная платформа, 10 зажимов, сменная матрица (по запросу).
Комплектация трубогибочного станка DW63CNC-3A1S
- Электротехника: Schneider/Delixi (Франция), Mitsubishi (Япония — сервосистема, ПЛК), Omron (Япония — близкие выключатели, реле), Meanwell (Тайвань);
- Гидравлика: Yuken/Jingyi, Valqua/DZ (Япония — уплотнения), Lianhui (Тайвань — трубы);
- Механика: Reduktory Newstart/Sankai (Тайвань), прямые направляющие ABBA/SMS (Тайвань);
- Дополнительно: Три серводвигателя для управления координатами, расширенная сенсорная панель Weinview.
Общее для обеих моделей: поставка с бесплатным комплектом запасных частей (уплотнительные кольца, холдоутный выключатель, шестигранные ключи) и базовыми матрицами 50×35×2 мм (внутренний радиус 100 мм) в подарок.
Стоимость и дополнительные услуги: сравнение условий
Ценовое предложение составлено на условиях EXW (г.Чжанцзяган) (с НДС) и включает базовую комплектацию плюс удлинение подающего механизма/длины подачи на 1 метр. Ниже представлено сравнение стоимости и условий поставки.
| Показатель | DW63NC | DW63CNC-3A1S |
|---|---|---|
| Цена базовой модели | 44 000 юаней | 154 600 юаней |
| Удлинение на 1 метр | 3 800 юаней | 3 800 юаней |
| Итоговая цена | 47 800 юаней | 158 400 юаней |
| Условия оплаты | 30% предоплата, 70% перед отгрузкой | 30% предоплата, 70% перед отгрузкой |
| Срок поставки | 20 рабочих дней после подписания контракта | 25 рабочих дней после подписания контракта |
| Гарантийный срок | 12 месяцев (без человеческого фактора, искл. изнашиваемые детали) | 12 месяцев (аналогично DW63NC) |
| Обучение персонала | По запросу, условия в контракте | По запросу, условия в контракте |
| Бесплатные услуги | Технические консультации | Технические консультации |
| Срок действия предложения | 1 месяц | 1 месяц |
Вывод по стоимости и условиям
DW63CNC-3A1S стоит более чем в 3 раза дороже DW63NC. Это обусловлено высокой автоматизацией, премиальной комплектацией (японские серводвигатели, ПЛК) и расширенными функциями. Также он имеет более длительный срок поставки — на 5 рабочих дней больше, чем у полуавтоматического аналога. При этом условия оплаты, гарантийный срок и бесплатные услуги одинаковы для обеих моделей.
Дополнительные возможности и опции
Разница в уровне автоматизации также отражается на возможностях дополнительного оснащения станков. Если DW63NC имеет ограниченный набор опций, то DW63CNC-3A1S предлагает широкий спектр дополнительных функций по индивидуальному заказу.
Опции трубогибочного станка DW63NC
Станок имеет ограниченные опции: только русификация интерфейса (по запросу), индивидуальное изготовление длины стержня-манделя и радиуса гибки. Дополнительных систем смазки или охлаждения нет.
Опции трубогибочного станка DW63CNC-3A1S
DW63CNC-3A1S предлагает широкий спектр опциональных функций по индивидуальному заказу:
- Автоматическая смазочная система подвижных частей;
- Система смазки сердцевины (предотвращает трение и деформацию трубы);
- Охладитель гидравлического масла (стабилизация температуры);
- Индустриальный ПК с 3D-симуляцией и поддержкой файлов Step.
Также станок имеет два варианта охлаждения (воздушное/водяное), моноблочные узлы для стабильности работы и маркированные компоненты/провода для удобства диагностики.
Общие преимущества обеих моделей
Несмотря на различия, оба трубогибочных станка имеют ряд общих преимуществ, которые делают их привлекательными для покупателей на рынке России и СНГ:
- Гидравлический привод с высоким давлением (14 МПа) для надежного гибки труб;
- Поддержка различных материалов (сталь, нержавеющая сталь, медь, алюминий, чугун);
- Возможность индивидуального изготовления ключевых параметров (радиус гибки, длина стержня);
- Бесплатные запасные части и базовые матрицы в комплекте;
- 12-месячная гарантия (без человеческого фактора);
- Бесплатные технические консультации;
- Упаковка в металлический/деревянный ящик (без повреждений при транспортировке);
- Предоставление полной технической документации (электрические схемы, инструкция) после заключения контракта;
- Эксклюзивное представительство на рынках России и СНГ, что исключает негативные последствия санкционной политики.
Итоговое сравнение и рекомендации по выбору
Для удобства выбора ниже представлено итоговое сравнение моделей по основным критериям, а также рекомендации для различных типов производства.
| Критерий | DW63NC | DW63CNC-3A1S |
|---|---|---|
| Тип производства | Малое серийное, ручное/полуавтоматическое, простые изделия | Массовое, высокоточное, сложные изделия с множеством операций |
| Точность обработки | Базовая | Высокая (±0,1 мм/°) |
| Автоматизация | Низкая (полуавтомат) | Высокая (ЧПУ, серводвигатели, 3D-программирование) |
| Стоимость | Низкая (47 800 юаней) | Высокая (158 400 юаней) |
| Размеры/масса | Компактные (1200 кг) | Крупные (2850 кг) |
| Функциональность | Базовая | Расширенная (компенсация пружинения, диагностика, учет производительности) |
| Опции | Ограниченные | Широкий спектр (смазка, охлаждение, индустриальный ПК) |
Рекомендации по выбору
Когда выбирать трубогибочный станок DW63NC?
DW63NC — идеальный вариант для малых производств, мастерских или небольших серий производства простых трубных изделий, где не требуется высокая автоматизация и точность. Его преимущества: низкая цена, компактность, простота эксплуатации. Станок подойдет для компаний с ограниченным бюджетом и небольшими производственными площадями.
Когда выбирать трубогибочный станок DW63CNC-3A1S?
DW63CNC-3A1S рекомендуется для массового и высокоточного производства сложных трубных изделий, например, в автомобильной промышленности, где критична точность и скорость. Его преимущества: высокая автоматизация, точность, расширенные функции, возможность масштабирования производства за счет опциональных модулей. Недостаток — высокая стоимость и необходимость наличия обученного персонала для работы с ЧПУ.
Заключение
Выбор между трубогибочными станками DW63NC и DW63CNC-3A1S зависит от конкретных потребностей вашего производства: объема выпуска, требуемой точности, бюджета и размеров производственной площадки. Оба станка являются качественными решениями, адаптированными для рынка России и СНГ, и обеспечивают надежную работу при соблюдении эксплуатационных правил. При правильном выборе станка вы сможете оптимизировать производственный процесс, повысить качество продукции и увеличить эффективность вашего бизнеса.
